曝光后的鋼片放入顯影機顯影,用5‰-12‰的Na2CO3溶液,顯影溫度30℃-40℃,顯影時活性基團羧基-COOH與Na2CO3反應,生成親水性基團-COONa,從而把未曝光的部分溶解下來,而曝光部分的干膜不被溶解。其留在板面上保護下面的鋼片不被蝕刻藥水蝕刻。
掌握正確的顯影時間對保證顯影質量至關重要,如果顯影時間不足,未聚合的光致抗蝕劑得不到充分的清潔顯影,未感光的抗蝕劑殘膠可能會(huì )留在金屬表面,造成蝕刻圖形失真。如果顯影時間過度,已聚合的光致抗蝕膜由于與顯影液接觸時間過長,而發毛、失去光澤,在蝕刻過程中容量產生圖形邊緣抗蝕膜起層或脫落。正確的顯影時間主要根據干膜提供的數據再經多次實驗來確定。

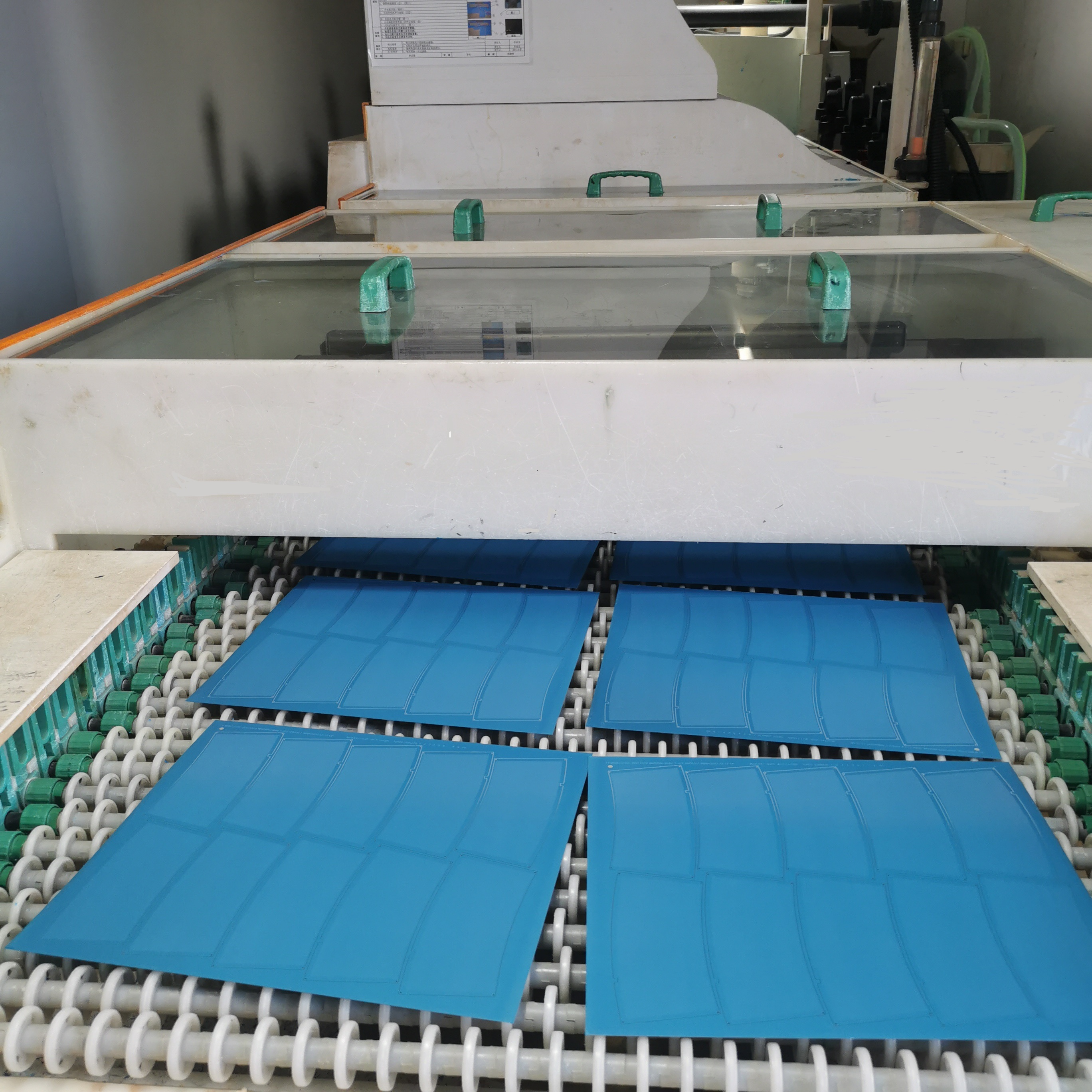

一般顯影機由動力系統、顯影液槽、噴液管、水洗槽、擠壓 (水)輥、風刀和溫度控制系統等部分組成。
①傳動系統:是引導鋼片運行的驅動裝置。是由電機通過蝸輪蝸桿或鏈輪鏈條帶動傳送輥轉動,并通過對壓膠輥驅動使鋼片通過顯影機的各個工作環節。
②顯影系統:鋼片顯影過程中,經過循環顯影液均勻連續噴淋,將沒有發生聚合反應的感光材料迅速溶解。為了保證顯影液在恒定條件下工作,此部分還有加熱器和冷卻器,可自動調節溫度。藥液自動循環過濾,保證各處藥液濃度和溫度均勻一致。
③沖洗系統:主要是由噴淋管向鋼片正反面噴淋清水,以除去附著在鋼片表面的顯影生成物和多余的顯影液,并通過擠壓輥擠去鋼片表面的水分。具備二次水洗功能。
④干燥系統:由風刀和膠輥組成,通過吹風和加熱使鋼片迅速干燥,最后將鋼片送出。
東莞市景博精密五金有限公司專注蝕刻加工10余年,有著多名經驗豐富的工程人員為客戶產品提供合理有效的蝕刻加工解決方案,2500㎡生產加工車間為客戶產品交期提供有力保障,正規標準的環保廠房為客戶提供長期穩定的產品,通過TS16949和ISO9001質量管理體系認證為客戶產品品質提供有效保證。如您有任何關于蝕刻加工的問題請聯系:
